一、用戶現場資料及需求

　　物料類型：生活垃圾焚燒回收

　　1、跳汰機處理後的物料中固體顆粒物回收幹排，水量小於40m³/h

　　2、滾筒篩篩下物處理，篩下物料粒徑<5mm，水量40m³/h

　　3、回收幹排後尾水處理，水量40m³/h，尾水含固量約7%

　　二、推薦主要設備

　　1、固體顆粒洗選、回收、幹排設備

　　（1）細砂回收機

　　（2）洗砂回收一體機

　　2、尾水處理l排放設備

　　（1）三氫淨化體

　　（2）廂式壓濾機

　　（3）清水儲蓄罐

　　三、實施方案

　　本方案對垃圾焚燒生產過程中工序固體顆粒回收，及尾水淨化處理，實施方案如下：

　　.步：利用細砂回收機，實現跳汰機處理後尾料的顆粒物回收。

　　.步：利用洗砂回收一體機，實現滾筒篩分後篩下物料的洗淨與回收。

　　第三步：利用三氫淨化體，實現上述細砂回收機、洗砂回收一體機作業後的尾水淨化、泥水分離。

　　第四步：利用廂式壓濾機，將三氫淨化體濃密後的汙泥壓成泥餅，實現幹堆。

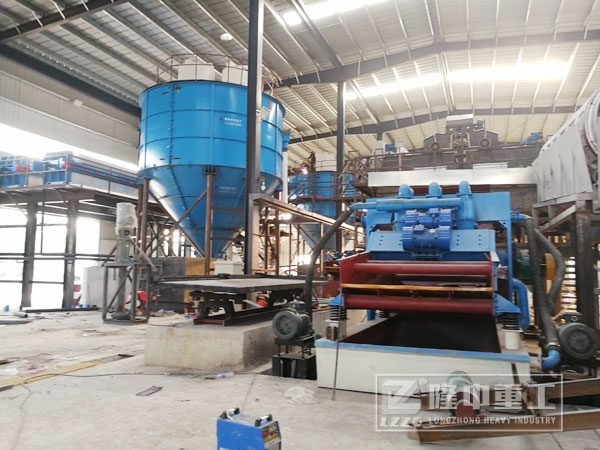

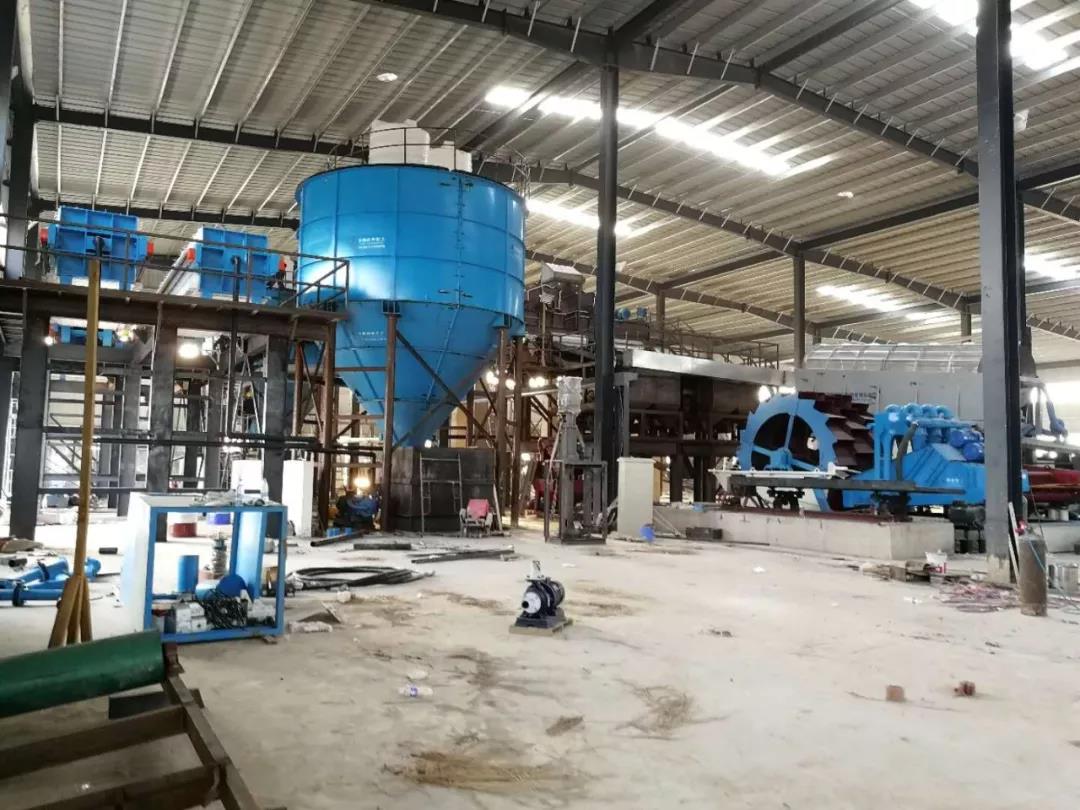

l排放安裝現場

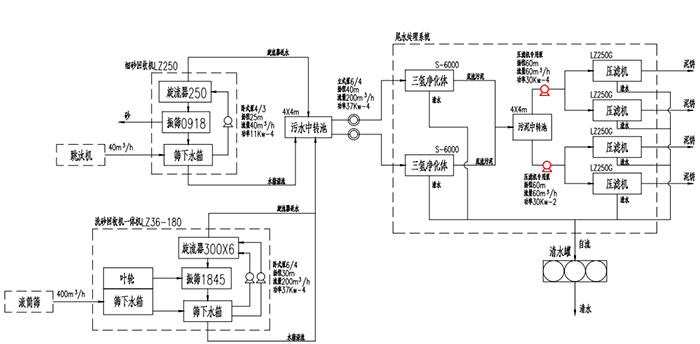

　　本方案處理水量400m³/h（細砂回收機處理水量約400m³/h），工藝流程如下：

　　跳汰機處理後料漿自流進入細砂回收機（LZ250）下部水箱，再經細砂回收機內部配置渣漿泵（4/3）抽取進入分離器（FX250）,分離器底流進入振篩篩板上，產出成品細砂（固體顆粒）。分離器返水進入返水箱，並自流進入汙水中轉水池（4X4m地下）,汙水中轉水汙中的廢水由立式泵（6/4）抽取進入三氫淨化體（S-6000）。

　　滾筒篩篩分後的篩下物料，自流進入洗砂回收一體機（LZ36-180）葉輪水箱，經洗砂回收一體機處理後的物料顆粒由出料口排出，經由皮帶機運送到料堆，旋流器溢流尾水自流進入汙水中轉水池（4X4m地下）,汙水中轉水池中的廢水由立式泵（6/4）抽取進入三氫淨化體（S-6000）。

　　經三氫淨化體濃密後的泥漿自流進入泥漿中轉池，再由壓濾機專用泵抽取，打入廂式壓濾機，經壓濾機壓濾成泥餅排出。同時三氫淨化體溢流清水，與壓濾機壓濾出的清水回流到清水中轉池，從而實現細砂回收增效、固廢幹排處理及水資源的回收再利用。

　　四、此方案預期達到的目標

　　1、實現物料中固體顆粒回收脫水：-200目以上固體顆粒回收率達80～90%，脫水後物料的含水率達到16～20%。

　　2、實現尾水的淨化回用：淨化後的尾水懸浮物（SS）低於300mg/L（特殊物料除外），高於GB8978《汙水綜合排放標準》中有關礦山行業尾水排放的三J排放標準。清水回用率大於90%，符合各地關於工業采礦、選礦等有關水資源重複利用標準。

　　3、實現固體廢棄物的幹堆幹排：壓濾過的泥餅含水率小於60～75%，達到各地關於固體廢棄物幹堆幹排或混合填埋標準。
